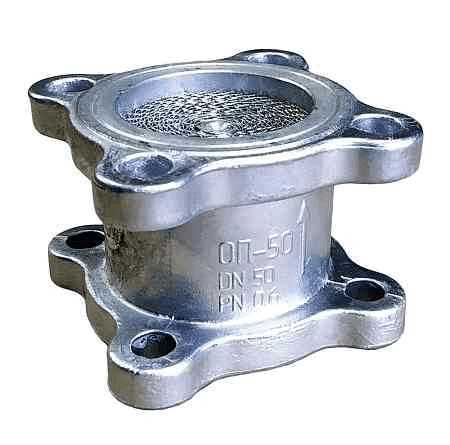

Огнепреградитель ОП 50, ОП 100 и ОП 80 АА

Огнепреградители, пламяпреградители и огневые предохранители применяются в качестве противопожарного оборудования на вертикальных резервуарах для хранения взрывоопасных нефтепродуктов.

Огнепреградитель ОП 50, ОП 100 и ОП 80 АА

Огнепреградители, пламяпреградители и огневые предохранители применяются в качестве противопожарного оборудования на вертикальных резервуарах для хранения взрывоопасных нефтепродуктов.

Данное оборудование является первой ступенью противопожарной безопасности, которое способствует защите резервуаров и хранимого продукта от взрыва и пожара. Основное назначение огнепреградителей различного типа - это предотвращение попадания искры или пламени в газовое пространство емкости и возникновения пожароопасных ситуаций.

Принцип действия огнепреградителей и пламяпреградителей

Их работа основана на поглощении тепла от искры или пламени: входящие в конструкцию кассеты из различных материалов уменьшают тепловую энергию ниже температуры воспламенения или возгорания хранимой жидкости. При этом не происходит задержка рабочего продукта через кассету.

Огнепреграждающие элементы (кассеты, ленты) могут быть выполнены из фольги, меди или алюминиевых сплавов.

Типы огнепреградителей и пламяпреградителей

  • огнепреградитель ОП-АА
  • огнепреградитель ОП-ААН
  • пламяпреградитель ПП
  • предохранитель огневой жидкостный ПОЖ
  • предохранитель огневой коммуникационный ПОК

Огнепреградители ОП

Огрепреградители ОП-АА и ОП-ААН защищают газовое пространство резервуаров от проникновения внутрь искры или пламени. Огнепреграждающий элемент, расположенный в корпусе, состоит из гофрированных и плоских лент, которые задерживают тепло от огня и гасят его. Для их изготовления используется алюминий. Огнепреградитель ОП-ААН является разборным, что позволяет проводить осмотр кассеты и ее замену в случае необходимости.

ОГНЕПРЕГРАДИТЕЛЬ ОП-АА ПАРАМЕТРЫ ОП-50АА ОП-80АА ОП-100АА
Чертеж огнепреградителя ОП-АА Условный проход DN 50 80 100
Пропускная способность при сопротивлении
воздушного потока 118 Па, м3/ч
25 60 100
Высота, Н, мм 80 80 94
Диаметр, D, мм 140 194 207
Диаметр крепежных отверстий 14 18 18
Кол-во крепежных отверстий 4 4 4
Время сохранения работоспособности, мин., не менее 10
Масса, кг, не более 1,3 2,62 3,6
ОГНЕПРЕГРАДИТЕЛЬ ОП-ААН ПАРАМЕТРЫ ОП
50ААН
ОП
80ААН
ОП
100ААН
ОП
150ААН
ОП
200ААН
ОП
250ААН
ОП
300ААН
ОП
350ААН
ОП
500ААН
Чертеж огнепреградителя ОП-ААН Условный
проход DN
50 80 100 150 200 250 300 350 500
Пропускная
способность
при сопротив
лении
воздушного
потока
118 Па, м3/ч
100 150 200 215 380 600 750 900 2200
Высота, H, мм 172 200 197 231 255 243 275 419 317
Диаметр,
Dн, мм
160 214 230 303 375 450 530 610 858
Присоедини-
тельные
размеры, мм
D
D1
d
n, шт
141
110
14
4
184
150
17
4
205
170
17
4
262
225
18
4
315
280
18
4
370
335
18
6
435
395
22
6
485
445
22
6
644
600
22
16
Время
сохранения
работо-
способности,
мин., не менее
10
Масса, кг,
не более
3 5 6,1 10 16 27 30 45 74

Пламяпреградитель ПП

Пламяпреградители ПП являются временными огнепреградителями, которые предотвращают проникновение пламени в газовое пространство резервуаров. Крепится при помощи фланцев на монтажные патрубки; между фланцем и корпусом устанавливается прокладка, которая обеспечивает герметичность.

Огнепреграждающий элемент выполняется из плоских или гофрированных лент и может быть изготовлен из алюминия или нержавеющей стали. Установленный срок службы пламяпреградителей ПП из алюминиевых сплавов - 5 лет, из нержавеющей стали - 10 лет.

ПЛАМЯПРЕГРАДИТЕЛЬ ПП ПАРАМЕТРЫ ПП-50 АА ПП-100 АА ПП-500 АА
Чертеж пламяпреградителя ПП Условный проход (Ду), мм 50 100 500
Пропускная способность, м3/ч 25 100 2200
Длина (D), мм 92 148 910
Высота (L), мм 80 423
Масса, кг 1,3 1,5 93

Огневые жидкостные предохранители ПОЖ

Жидкостные огневые предохранители ПОЖ используются для предотвращения возможного возгорания резервуара для хранения дизельного топлива или бензина, которое может возникнуть при выходе газа или пара в атмосферу. Они могут изготавливаться в чугунном или алюминиевом корпусе. Преграждающий элемент выполняется из алюминиевых лент, которые аккумулируют тепло пламени и гасят его.

Монтаж осуществляется на приемный трубопровод.

ЖИДКОСТНЫЙ ОГНЕВОЙ ПРЕДОХРАНИТЕЛЬ ПОЖ ПАРАМЕТРЫ ПОЖ–80
Чертеж огневого жидкостного предохранителя ПОЖ Условный проход, Ду 80
Давление, МПа 0,25
Пропускная способность при сопротивлении
воздушного потока 118 Па, м³/ч
80 – 100
Высота (H), мм 94
Диаметр (D), мм 207
Диаметр крепежных отверстий 18
Кол-во крепежных отверстий 4
Диаметр расположения крепежных отверстий 170
Масса, кг 3,6
Время сохранения работоспособности, мин., не менее 10
Установленный срок службы, лет 8

Коммуникационный огневой предохранитель ПОК

Огневые предохранители ПОК устанавливаются на нефтепроводы для предотвращения движения пламени по нему. Максимальное давление в трубопроводе - до 1,6 МПа.

Их конструкция более усиленная, так как движение рабочей среды происходит с высокой скоростью и при высоком давлении. Имея минимальное гидравлическое сопротивление, жидкость проходит свободно.

Огнепреграждающий элемент имеет высокую теплостойкость и огнестойкость. При прохождении пламени через пламягасящий элемент температура понижается ниже температуры вспышки рабочего продукта. За счет этого происходит угасание.

Огневые предохранители ПОК изготавливаются в климатических исполнениях У и УХЛ категории размещения 1.

КОММУНИКАЦИОННЫЙ ОГНЕВОЙ ПРЕДОХРАНИТЕЛЬ ПОК ПАРАМЕТРЫ ПОК-50 ПОК-80 ПОК-100 ПОК-150 ПОК-200 ПОК-250 ПОК-300 ПОК-
350
ПОК-
500
Чертеж огневого коммуникационного предохранителя ПОК Условный
проход DN
50 80 100 150 200 250 300 350 500
Пропускная
способность
при сопроти
влении
воздушного потока
118 Па, м3/ч
25 75 100 215 380 600 300 900 2950
Габаритные размеры, мм DH 215 245 280 335 460 520 600 710 840
H 300 303 380 430 490 495 575 737 820
Присоедини-
тельные размеры, мм
D 160 195 215 280 335 405 460 520 710
D1 125 160 180 240 295 355 410 470 650
d 18 18 18 22 22 26 30 26 33
n 4 8 8 8 12 12 12 16 20
Масса, кг,
не более
20 28 39 55 113 145 245 290 545

Установка огнепреградителей

Они монтируются на крышу вертикальных резервуаров под дыхательным или предохранительным клапаном и крепятся к ответным фланцам при помощи болтов через прокладку. Для защиты трубопроводов под давлением до 1,6 МПа они устанавливаются на участке возможного выхода газовоздушной смеси.
