Расходомеры OGM
Производитель: Maide Machine (Шанхай)
Область применения OGM:
- Учет нефтепродуктов
- Учёт топлива на котельных, Судах
Описание

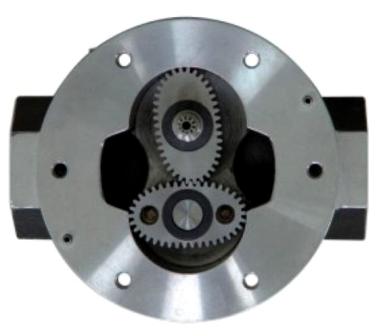

Расходомеры серии OGM – счётчики жидкости с овальными шестернями. Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под напором потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.
Такие счётчики нашли широкое распространение в мире и выпускаются во многих странах. Простота и надёжность конструкции позволяет использовать эти расходомеры для учёта потоков различных жидкостей во многих областях промышленности и даже в быту. Расходомеры OGM позволяют измерять потоки жидкостей с широким диапазоном вязкости, именно поэтому счётчики OGM повсеместно используются для учёта нефтепродуктов – топлива, масел, мазута, химических и пищевых жидкостей. Расходомеры жидкостей OGM можно устанавливать как горизонтально, так и вертикально.
Расходомер топлива серии OGM изготавливается из алюминия (серия OGM-A, OGM-E, например, OGM-A-25) или специального чугуна (серия OGM-I, например, OGM-I-50). В случае исполнения корпуса из алюминия, соединение расходомера — муфтовое (резьбовое), чугунные корпуса выполняются только с фланцевым соединением. Овальные шестерни могут быть пластиковыми или металлическими (нержавеющая сталь или алюминиевый сплав) в зависимости от требований, предъявляемых к приборам. Счётчики топлива OGM с овальными шестернями отличаются компактными размерами, простотой установки и снятия показаний, а также низкой потерей давления потока, проходящего через прибор. Приборы комплектуются механическим (без/с импульсным выходом) или электронным индикатором, или генератором импульсов без индикации. Механический индикатор — цифровой или стрелочный показатель текущего потока, а также цифровой показатель сбрасываемого и полного объема жидкости, прошедшего через прибор. Для учёта расхода удалённым регистратором, расходомеры жидкости OGM оснащаются генератором импульсов, выдающим, как правило, определённое количество импульсов при прохождении 1 литра жидкости в зависимости от типоразмера прибора.
![]() |
![]() |
Технические характеристики:
Тип счётчика |
ДУ, мм |
Класс точности |
Расход, м3/ч |
Макс. давление, МПа |
Масса, кг |
OGM-A-25 |
25 |
0,5 |
1,2 … 12 |
3,4 |
8 |
OGM-A-40 |
40 |
0,5 |
1,5 … 15 |
1,8 |
9 |
OGM-A-50 |
50 |
0,5 |
1,8 … 18 |
1,8 |
12 |
OGM-I-40 |
40 |
0,2 или 0,5 |
2,0 … 16 |
6,3 |
20 |
OGM-I-50 |
50 |
0,2 или 0,5 |
5,0 … 25 |
6,3 |
30 |
OGM-I-80 |
80 |
0,2 или 0,5 |
6,0 … 50 |
6,3 |
45 |
OGM-I-100 |
100 |
0,2 или 0,5 |
9,6 … 80 |
6,3 |
80 |
- Вязкость измеряемой среды, сСт: 2 … 100
- Температура измеряемой среды, 0C: -20 … 70
- Температура окружающей среды, 0C: -20 … 60
Расходомер OGM с электронным индикатором (OGM-E-25, OGM-E-40, OGM-E-50) — особенно удобен тем, что позволяет отслеживать не только полное значение, но и моментальный расход топлива, а также производить корректировку коэффициента преобразования (тем самым можно с лёгкостью корректировать погрешность в случае возможного ее отклонения).
Как показывает наш опыт, корректировки следует производить с предварительной записью заводских установок, в связи с тем, что заводская калибровка производится по всему диапазону нормируемого потока для каждого прибора на специализированном метрологическом стенде.

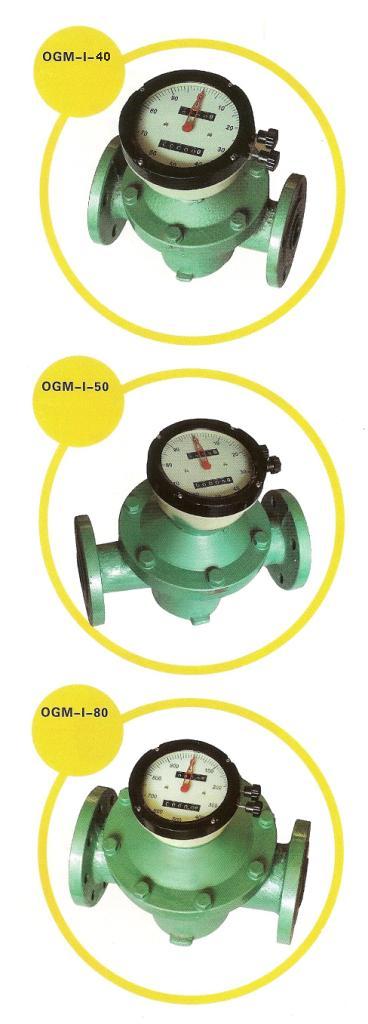

С октября 2013 линейка счетчиков OGM-I пополнилась приборами с импульсным выходом, разницу между расходомерами можно оценить исходя из представленных изображений:
![]() ![]() |
Важно: счетчики OGM нельзя использовать для учета бензина или керосина! Рабочая среда счетчиков — более вязкие жидкости: дизельное топливо, масло, печное топливо, мазут.
|
